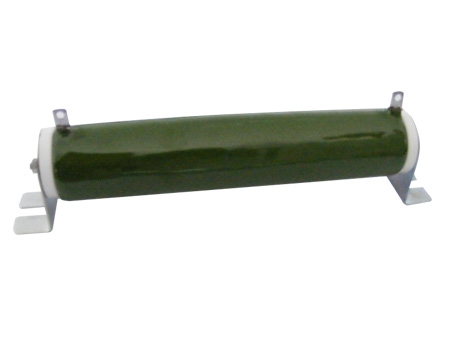

RX20被釉线绕电阻器
产品详细说明
■ 技术说明 Technical Specifications
型号(TYPE)
额定功率
(W)
标称阻值范围(Ω)

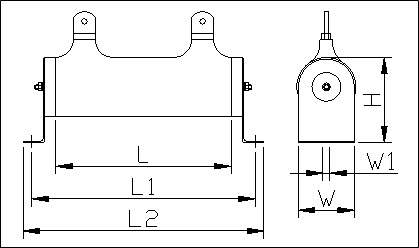

外 形 尺 寸DIMENSIONS(mm)
RX20型
RX20-T型
L
L1
L2
W
W1
H
RX20-T-50
50
24-20K
20-1.5K
91±2.4
111±3.2
133±3.2
28
4.2
52
RX20-T-75
75
24-20K
24-2K
140±3.2
160±3.5
182±3.5
28
4.2
52
RX20-T-100
100
24-22K
24-2.7K
170±3.5
190±4
212±4
28
4.2
52
RX20-T-120
120
20-22K
20-2.8K
195±4
215±4
237±4
28
4.2
52
RX20-T-150
150
20-25K
20-4.3K
215±4
235±4
257±4
28
4.2
52
RX20-T-200 (粗)
200
20-25K
20-4.3K
200±4
228±4
260±4
40
8
55
RX20-T-200 (长)
200
20-25K
20-4.3K
270±4
290±4
312±4
28
4.2
52
RX20-T-200(长厚壁)
200
20-25K
20-4.3K
265±2.5
285±4
307±4
28
4.2
52
■特性 Characteristics
试验项目 TEST ITEM
性能要求 SPECIFICATIONS
试验方法TEST METHOD
可焊性 Solder ability
焊料自由流动
350℃±5℃,3.5S±0.5S槽焊法
引出端强度 Terminal strength
ΔR≤±(2%R+0.05Ω)
20N,10S
过载 Over—load
ΔR≤±(2%R+0.05Ω)
施加10倍额定功率负荷5S
温度快速变化 Fast temperature change
ΔR≤±(2%R+0.05Ω)
θA=-55℃,θB=+200℃
碰撞 Bump
ΔR≤±(2%R+0.05Ω)
加速度390m/s2,4000次
冲击 Shock
ΔR≤±(2%R+0.05Ω)
加速度490m/s2,11ms,半正弦波
振动 Vibration
ΔR≤±(2%R+0.05Ω)
频率10—55HZ,加速度98 m/s2,6小时
温升 Temp—rise
≤275℃
施加额定功率负荷,30min
恒定湿热 Constant damp heat
ΔR≤±(5%R+0.1Ω)
温度+40℃±2℃,湿度93+2-3%,56h
室温耐久性 Endurance at room temperature
ΔR≤±(5%R+0.1Ω)
室温施加额定功率负荷1000h
