 产品详细说明 |
| ■技术说明 Technical Specifications |
型号
（TYPE） |
额定功率
（W） |
标称阻值
范围(Ω) |

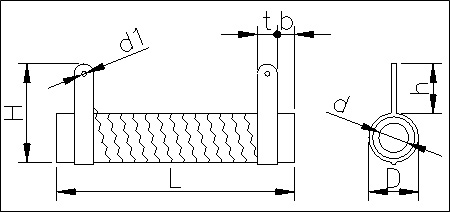

外 形 尺 寸DIMENSIONS（mm） |
| L |
D |
d |
H |
h |
b |
t |
d1 |
| RXG20-60 W |
60 |
0.13-7 |
92±2.4 |
32±3 |
20±1.5 |
50±3 |
18 |
3.5 |
6 |
3.5 |
| RXG20-80 W |
80 |
0.15-9 |
114±3 |
32±3 |
20±1.5 |
50±3 |
18 |
3.5 |
6 |
3.5 |
| RXG20-100 W |
100 |
0.22-15 |
160±3 |
32±3 |
20±1.5 |
50±3 |
18 |
4.5 |
8 |
4.2 |
| RXG20-150 W |
150 |
0.35-20 |
215±3.5 |
32±3 |
20±1.5 |
50±3 |
18 |
4.5 |
8 |
4.2 |
| RXG20-200 W |
200 |
0.5-25 |
270±3.5 |
32±3 |
20±1.5 |
50±3 |
18 |
4.5 |
8 |
4.2 |
| RXG20-300 W |
300 |
0.7-36 |
260±3.5 |
45±4 |
26±1.5 |
68±4 |
25 |
4.5 |
8 |
4.2 |
| RXG20-400 W |
400 |
0.9-45 |
330±3.5 |
45±4 |
26±1.5 |
68±4 |
25 |
4.5 |
13 |
6.3 |
| RXG20-500 W |
500 |
1-55 |
300±3.5 |
55±4 |
29±1.5 |
76±4 |
25 |
4.5 |
13 |
6.3 |
| RXG20-1000 W |
1000 |
1.5-100 |
300±3.5 |
75±5 |
46±1.5 |
100±4 |
30 |
8 |
15 |
6.3 |
| RXG20-1500 W |
1500 |
2-120 |
420±4 |
75±5 |
46±1.5 |
100±4 |
30 |
8 |
15 |
6.3 |
| RXG20-2000 W |
2000 |
2.5-150 |
520±4 |
75±5 |
46±1.5 |
100±4 |
30 |
8 |
15 |
6.3 |
| RXG20-2500 W |
2500 |
3-200 |
600±4 |
75±5 |
46±1.5 |
100±4 |
30 |
8 |
15 |
6.3 |
| ■特性 Characteristics |
| 试验项目 TEST ITEM |
性能要求 SPECIFICATIONS |
试验方法TEST METHOD |
| 引出端强度 Terminal strength |
ΔR≤±（2%R+0.05Ω） |
20N，10S |
| 过载 Over—load |
ΔR≤±（2%R+0.05Ω） |
≤500W施加3倍额定功率负荷,>500W施加2.5倍额定功率负荷5S |
| 温度快速变化 Fast temperature change |
ΔR≤±（2%R+0.05Ω） |
θA=-55℃，θB=+200℃，5次循环 |
| 碰撞 Bump |
ΔR≤±（1%R+0.05Ω） |
加速度390m/s2，4000次 |
| 冲击 Shock |
ΔR≤±（1%R+0.05Ω） |
加速度390m/s2，11ms，半正弦波 |
| 振动 Vibration |
ΔR≤±（2%R+0.05Ω） |
频率10—55HZ，加速度98 m/s2，6小时 |
| 温升 Temp—rise |
≤475℃ |
施加额定功率负荷,30min |
| 室温耐久性 Endurance at room temperature |
ΔR≤±（5%R+0.1Ω） |
室温施加额定功率负荷500h | |
