RXG20被漆线绕电阻器
产品详细说明
■技术说明 Technical Specifications
型号
（TYPE）
额定功率
（W）
标称阻值
范围(Ω)

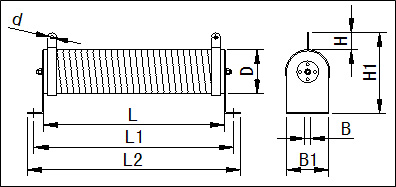

外 形 尺 寸DIMENSIONS（mm）
L
L1
L2
D
d
B1
B
H
H1
RXG20-500 W
500
10-5K
300
330±5
360±5
52±3.0
5.3
54
6.3
25
93±3.5
RXG20-1000 W
1000
24-6K
300
330±5
360±5
71±3.0
6.5
70
9
30
130±3.5
RXG20-1500 W
1500
24-6K
420
450±5
480±5
71±3.0
6.5
70
9
30
130±3.5
RXG20-2000 W
2000
24-8K
520
550±5
580±5
71±3.0
6.5
70
9
30
130±3.5
RXG20-2500 W
2500
24-8K
600
630±5
660±5
71±3.0
6.5
70
9
30
130±3.5
■特性 Characteristics
试验项目 TEST ITEM
性能要求 SPECIFICATIONS
试验方法TEST METHOD
引出端强度 Terminal strength
ΔR≤±（2%R+0.05Ω）
20N，10S
过载 Over—load
ΔR≤±（2%R+0.05Ω）
施加2.5倍额定功率负荷5S
温度快速变化 Fast temperature change
ΔR≤±（2%R+0.05Ω）
θA=-55℃，θB=+200℃，5次循环
碰撞 Bump
ΔR≤±（1%R+0.05Ω）
加速度390m/s2，4000次
冲击 Shock
ΔR≤±（1%R+0.05Ω）
加速度390m/s2，11ms，半正弦波
振动 Vibration
ΔR≤±（2%R+0.05Ω）
频率10—55HZ，加速度98 m/s2，6小时
温升 Temp—rise
≤475℃
施加额定功率负荷,30min
室温耐久性 Endurance at room temperature
ΔR≤±（5%R+0.1Ω）
室温施加额定功率负荷500h
