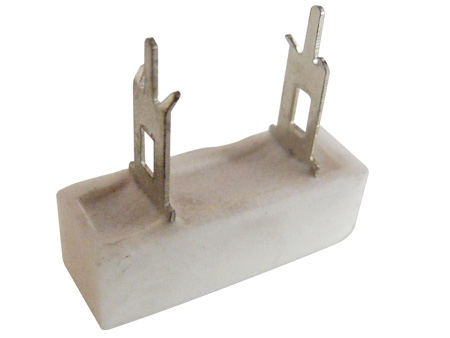

RXG6-B 瓷外壳线绕电阻器

产品详细说明

■技术说明 Technical Specifications

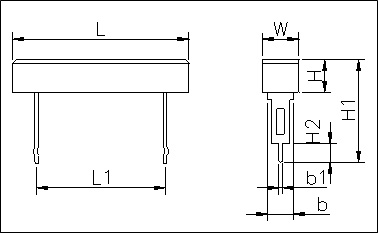

型号（TYPE）	额定功率	标称阻值范围(Ω)		外形尺寸DIMENSIONS（mm）
		线绕	氧化膜	L	L1	W/H	H1	H2	b	b1
RXG6-B-3	3W	0.2-250	——	24±1.5	12.5±2	9±1	24±1.5	3.5	5	1.5
RXG6-B-5	5W	0.27-680	——	27±1.5	14.5±2	9.5±1	25±1.5	4.5	5	1.5
RXG6-B-7	7W	0.5-1.2K	——	35±1.5	22±2	9.5±1	25±1.5	4.5	5	1.5
RXG6-B-10	10W	1.0-1.5K	200-150K	48±2	34.5±2	9.5±1	25±1.5	4.5	5	1.5
RXG6-B-15	15W	1.0-2.0K	510-200K	48±2	32.5±2	12.5±1.5	55±1.5	7	10	2.8
RXG6-B-20	20W	1.0-3.0K	510-240K	63.5±2	50±2	12.5±1.5	55±1.5	7	10	2.8
■特性 Characteristics
试验项目 TEST ITEM				性能要求 SPECIFICATIONS			试验方法TEST METHOD
引出端强度 Terminal strength				ΔR≤±（1%R+0.05Ω）			20N，10S
可焊性 Solder ability				焊料润湿引出端并能自由流动			235℃±5℃，2±0.5S槽焊法
绝缘电压 Insulation Voltage				无击穿或飞弧			1000V 50HZ
耐焊接热 Resistance to sold，heat				ΔR≤±（1%R+0.05Ω）			350℃±5℃，3.5±0.5S
稳态湿热 Steady damp-heat				ΔR≤±（5%R+0.1Ω）			温度+40℃±2℃，湿度90+2-3%，21天
过载 Over—load				ΔR≤±（1%R+0.05Ω）			施加10倍额定功率负荷5S
冲击 Shock				ΔR≤±（5%R+0.05Ω）			加速度490m/s2，11ms，半正弦波
温升 Temp—rise				≤275℃			施加额定功率负荷,30min
室温耐久性 Endurance at room temperature				ΔR≤±（5%R+0.1Ω）			室温施加额定功率负荷1000h
