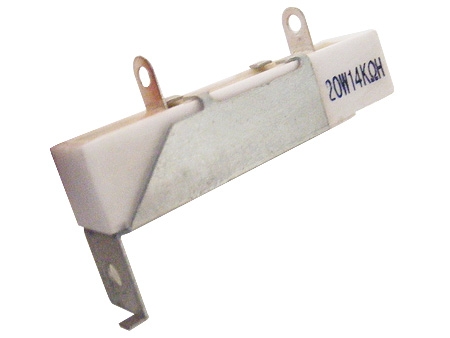

RXG7-B 瓷外壳线绕电阻器
产品详细说明
■技术说明 Technical Specifications
型号
(TYPE)
额定
功率
标称阻值范围(Ω)
外 形 尺 寸DIMENSIONS(mm)
线绕
氧化膜
L
L1
W/H
W1
W2
P1
P2
d1
d2
RXG7-B-10
10W
1.0-1.5K
200-150K
48±2
32.5±1
10±1.5
6
12
6
8
2.5
4
RXG7-B-15
15W
1.0-2.0K
510-200K
48±2
32.5±1
12.5±1.5
6
12
6
8
2.5
4
RXG7-B-20
20W
1.0-3.0K
510-240K
63.5±2
48.5±1.5
12.5±1.5
6
12
6
8
2.5
4
RXG7-B-30
30W
1.5-4.0K
——
75±2
56±2
19±1.5
9
18
8
10
3.5
4.2
RXG7-B-40
40W
1.8-5.5K
——
90±2
72±2
19±1.5
9
18
8
10
3.5
4.2
■特性 Characteristics
试验项目 TEST ITEM
性能要求 SPECIFICATIONS
试验方法TEST METHOD
引出端强度 Terminal strength
ΔR≤±(1%R+0.05Ω)
20N,10S
可焊性 Solder ability
焊料润湿引出端并能自由流动
235℃±5℃,2±0.5S槽焊法
绝缘电压 Insulation Voltage
无击穿或飞弧
1000V 50HZ
耐焊接热 Resistance to sold,heat
ΔR≤±(1%R+0.05Ω)
350℃±5℃,3.5±0.5S
稳态湿热 Steady damp-heat
ΔR≤±(5%R+0.1Ω)
温度+40℃±2℃,湿度90+2-3%,21天
过载 Over—load
ΔR≤±(1%R+0.05Ω)
施加10倍额定功率负荷5S
冲击 Shock
ΔR≤±(5%R+0.05Ω)
加速度490m/s2,11ms,半正弦波
温升 Temp—rise
≤275℃
施加额定功率负荷,30min
室温耐久性 Endurance at room temperature
ΔR≤±(5%R+0.1Ω)
室温施加额定功率负荷1000h
